JS-ANK45-2
Moduli za RTK za Usahihi wa Juu
Jumpstar JS-ANK45-2 Moduli ya Kuweka Nafasi ya Mifumo Mingi ya Masafa ya RTK - Usahihi wa Kiwango cha Sentimita, Njia Bora 1408
Usahihi wa RTK wa kiwango cha sentimita
Inatoa mlalo wa 1.5cm+1ppm na wima 2.0cm+1ppm usahihi wa nafasi kwa matumizi ya viwandani ya usahihi wa hali ya juu.
1408 Super Channels & Multi-Constellation
Inafuatilia BDS, GPS, GLONASS, Galileo, QZSS na SBAS wakati huo huo kwa mapokezi thabiti ya mawimbi.
Uanzishaji wa RTK wa haraka sana
Inafanikisha suluhisho la kudumu la RTK katika <5s (kawaida) na teknolojia ya uanzishaji wa papo hapo.
Ubunifu Jumuishi wa Yote kwa Moja

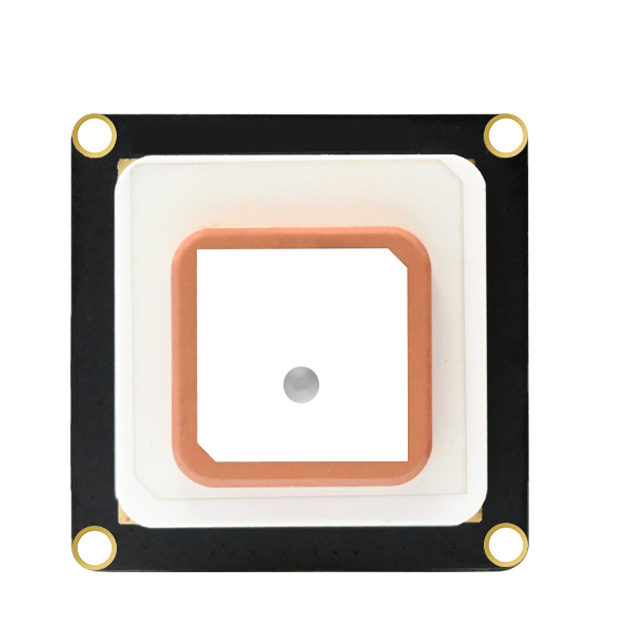

Antena ya faida ya juu iliyojengwa, TCXO, LNA, kichujio cha saw na RTC kwa ujumuishaji rahisi wa mfumo.
Kompakt na nyepesi
Ukubwa mdogo wa 45.0×45.0×12.7mm na uzito wa <40g, bora kwa vifaa visivyo na nafasi ndogo.
Moduli ya Nafasi ya RTK ya Multi-Frequency Multi-Frequency
JS-ANK45-2 ni moduli ya GNSS ya usahihi wa hali ya juu inayosaidia hesabu ya nafasi ya mifumo mingi, ya masafa mengi ya RTK. Kulingana na baseband ya kizazi kijacho ya RF na chip ya GNSS ya usahihi wa hali ya juu iliyojumuishwa na injini ya uwekaji nafasi ya hali ya juu, ina vifaa vya CPU iliyojengwa ya 2GHz dual-core, vitengo vya hali ya juu vya kuzuia kuingiliwa, processor ya kasi ya kuelea na processor ya RTK iliyojitolea.
Ikiwa na chaneli 1408 bora, huongeza uwezo wa kuchakata mawimbi ya urambazaji wa satelaiti na kuhakikisha nafasi ya kuaminika na sahihi hata katika mazingira magumu ya sumakuumeme. Imeundwa mahususi kwa matumizi ya uwekaji nafasi wa usahihi wa hali ya juu kama vile ndege zisizo na rubani, kilimo cha usahihi na uchunguzi.
Kuegemea kwa kiwango cha viwanda na kipengele cha umbo la kompakt huifanya kuwa bora kwa majukwaa yenye vikwazo vya nafasi lakini muhimu kwa usahihi.
.png?imageMogr2/format/webp)
Sifa muhimu na Faida
-
Sasisho la Data ya Kasi ya 20Hz Kiwango cha juu cha sasisho la data ya nafasi ya RTK hadi 20Hz kwa nafasi sahihi ya wakati halisi.
-
Utambuzi wa Tofauti wa RTCM unaobadilika Inabainisha kiotomatiki ingizo tofauti la umbizo la RTCM kwa uendeshaji wa RTK usio na mshono.
-
Miingiliano tajiri ya vifaa Inaauni UART, RS232 na I2C, inayoweza kusanidiwa kwa hali mbalimbali za matumizi.
-
Kuegemea kwa kiwango cha viwanda Inafanya kazi katika kiwango cha joto cha -40 ° C hadi 85 ° C, ikibadilika kulingana na mazingira magumu ya kazi.
-
Dira ya hiari ya Magnetometer Inasaidia IST8310, QMC5883L na VCM5883 kwa kichwa sahihi na mwelekeo.
.png?imageMogr2/format/webp)
Ufafanuzi wa kiufundi
Utendaji wa GNSS
| Aina ya mpokeaji | Mfumo mwingi, mpokeaji wa RTK GNSS wa masafa mengi |
| Makundi ya nyota na bendi | BDS B1I/B2I/B3I, GPS L1/L2/L5, GLONASS L1/L2, Galileo E1/E5a/E5b, QZSS L1/L2/L5, SBAS |
| Vituo | 1408 chaneli bora |
| Wakati wa Kurekebisha Kwanza (Mwanzo wa Baridi) | |
| Usahihi wa Kuweka (RMS) | 3D: 1.5m; DGPS: 0.4m + 1ppm; RTK H: 1.5cm + 1ppm; RTK V: 2.0cm + 1ppm |
| Usahihi wa Wakati (RMS) | Miaka ya 20 |
| Usahihi wa Kasi | 0.03m / s |
| Wakati wa Kuanzisha RTK | <5s (kawaida) |
| Kiwango cha Juu cha Usasishaji wa Data | 20Hz |
| Itifaki zinazoungwa mkono | NMEA 0183, Unicore, RTCM3. X |
Miingiliano na Nguvu
| Kiwango cha Baud | 9600-921600bps (Chaguo-msingi: 115200bps) |
| Voltage ya usambazaji wa umeme | 3.0V-5.5V (Kawaida: 5.0V) |
| Uendeshaji wa sasa | 180mA-310mA @ 3.3V |
| Joto la Uendeshaji | -40 ° C hadi 85 ° C |
| Joto la kuhifadhi | -40 ° C hadi 85 ° C |
| Vipimo vya mitambo | 45.0×45.0×12.7mm ±0.3mm |
| Uzito | <40g |
| Aina ya antena | Antena iliyojumuishwa ya faida kubwa |
| Chaguzi za Magnetometer | IST8310 (Chaguo-msingi), QMC5883L, VCM5883 |
| Kuzingatia | RoHS |
Maombi ya kawaida
UAV na Drones
Ndege inayojiendesha, uchunguzi wa angani na ramani
Kilimo cha Usahihi
Mashine za kilimo zinazoendesha kiotomatiki, usimamizi wa mazao
Maombi ya Magari
Kuendesha gari kwa akili, nafasi ya gari
Magari ya pamoja na vifaa
Ufuatiliaji wa eneo la usahihi wa hali ya juu, ufuatiliaji wa mali
Upimaji na Ramani
Utafiti wa kijiografia, ramani ya topografia
Roboti na Bandari Mahiri
Urambazaji wa uhuru, operesheni ya terminal ya kiotomatiki
Gridi ya Nguvu na Usafiri
Ukaguzi wa kituo cha nguvu, ufuatiliaji wa trafiki
Usafiri wa akili
Ufuatiliaji wa trafiki, usimamizi wa gari
Rasilimali na Vipakuliwa
Karatasi ya data ya JS-ANK45-2
Vipimo kamili, vigezo vya umeme, na vipimo vya mitambo.
Nyaraka za Itifaki
NMEA 0183, Unicore, RTCM3. Ufafanuzi wa itifaki ya X.
Mwongozo wa Mtumiaji
Mwongozo wa kuanza haraka, usanidi wa RTK, na vidokezo vya ujumuishaji.
Mfano wa CAD wa 3D
Umbizo la STEP, IGES na STL kwa ujumuishaji wa mitambo (45×45×12.7mm).
